Description
– Capteurs solaires à tubes sous vide pour installation verticale (2,77 m2 pour 14 tubes et 3,91 m2
pour 20 tubes)
– Echangeur de cuivre en forme de U
– Tubes en verre sous vide à double paroi (type Sydney)

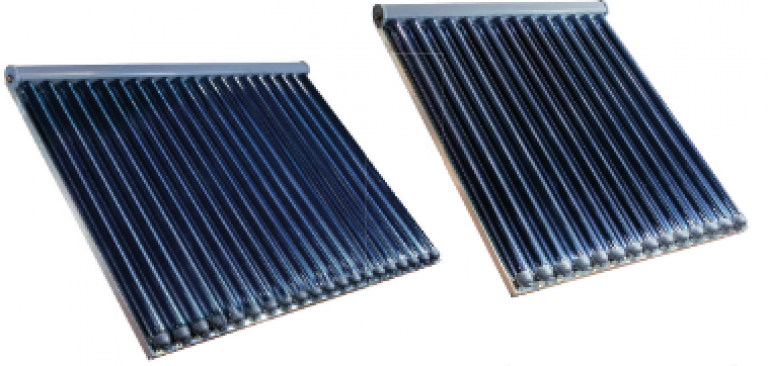

– Typique pour les zones très froides ou les applications industrielles Les capteurs solaires CSV 25 R et CSV 35 R ont respectivement 14 et 20 tubes en verre à double paroi sous vide Sydney, contenant un tuyau en cuivre en
forme d’u, qui est xé mécaniquement à un absorbeur circonférentiel en aluminium, dont la surface extérieure est fournie avec la couche absorbante
sélective. Les tuyaux en cuivre sont connectés parallèlement et le liquide de transfert thermique les traverse vers le bas, puis remonte en arrière tout en
absorbant la chaleur de l’irradiation solaire directe reétée par un miroir CPC ( ConcentrateurParabolique composé). Le tube en verre
à double paroi contient un isolant thermique sous vide appelé « termos », garantissant des performances élevées même en cas de changements brusques
entre la température moyenne de fonctionnement du liquide de transfert de chaleur et la température ambiante.
Le capteur solaire est équipé de raccords hydrauliques à serrer, il est possible de connecter jusqu’à 6 collecteurs en série. les tubes de verre et le miroir
rééchissant CPC sont faciles à remplacer et n’exigent pas de vider le circuit solaire.
Le capteur solaire CSV R est conforme à la directive EN12975 et certié Solar Keymark.
